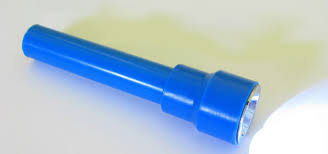

Саморобний світлодіодний ліхтарик, що працює на звичайній або морській воді — цікава ідея для всіх, кому подобається пробувати щось нове і незвичайне. Ліхтарик на водній батареї не містить небезпечних матеріалів.
Фото: lastday.club
Як кажуть розробники ліхтарика, водної батареї вистачає на 30 хв, а якщо замість звичайної води використовувати морську, то час роботи може доходити до 2-х годин. У будь-якому випадку, не варто очікувати від такого ліхтарика великої яскравості або довготривалої роботи. Це скоріш цікава іграшка, яка, напевно, сподобається дітям.
Основа ліхтарика — це водяна батарейка, яка складається з цинкової (катод, «–») і мідної (анод, «+») пластин, і електроліту — води. Але напруги, одержуваного в ході електролізу, ще не достатньо для роботи світлодіодів, тому потрібно зробити ще додатковий пристрій — перетворювач-підвищувач напруги.

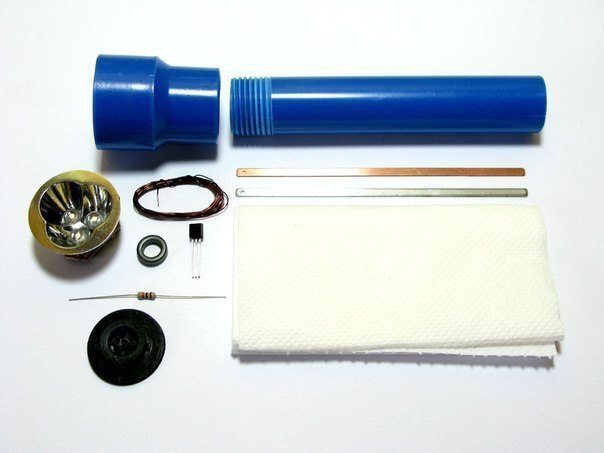

Матеріали для ліхтарика:
• 10 см ПВХ труби;
• ПВХ перехідник з 10 см на 2,5 см;
• феритове колечко;
• транзистор 2N3904 (NPN);
• 1К резистор;
• відбивач і світлодіоди;
• електроди: цинк і мідь;
• мідний одножильний провід з ізоляцією;
• туалетний папір;
• прозорий пластик.
Фото: lastday.club
Інструменти:
• паяльник;
• клейовий пістолет;
• суперклей;
Виготовлення:
Фото: lastday.club

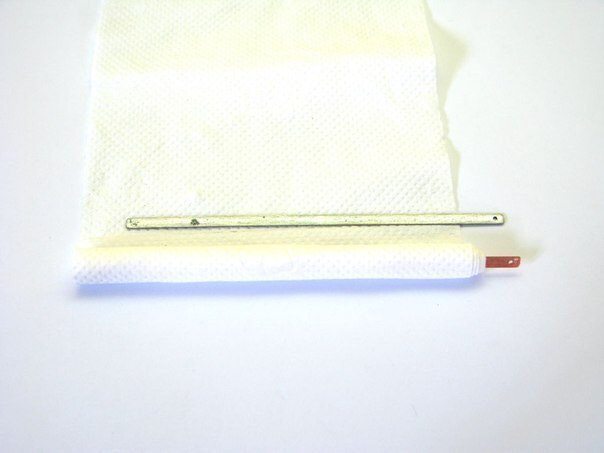

Мідний електрод обмотати кілька разів туалетним папером, вкласти в отриманий рулон цинковий електрод і обмотати ще трохи навколо двох електродів.
Фото: lastday.club

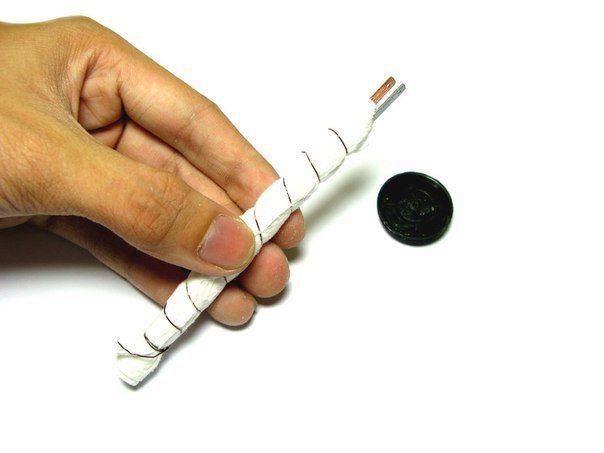

Одержаний рулон обмотати мідним дротом.
Фото: lastday.club
Фото: lastday.club

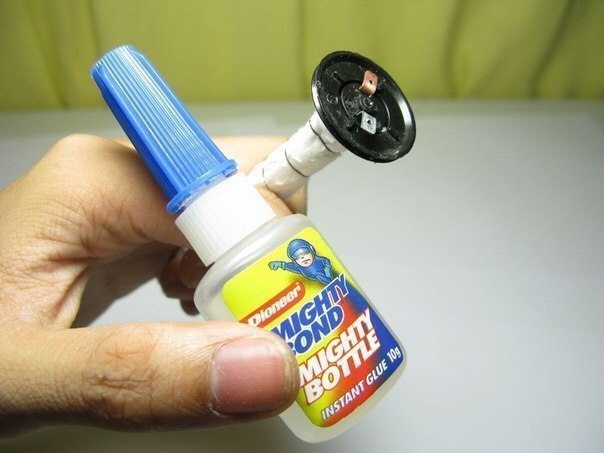

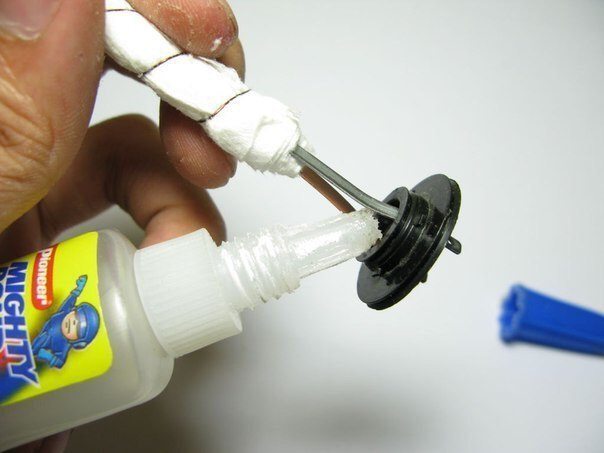

На пластиковому клаптику зробити 2 прорізи для електродів і суперклеєм зробити з’єднання герметичним.
Фото: lastday.club
Фото: lastday.club

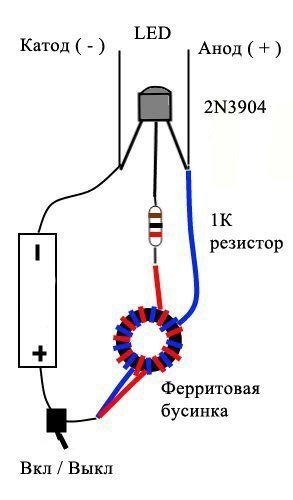

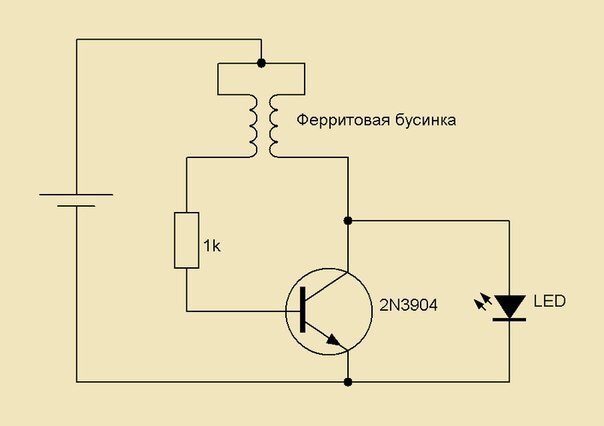

Зібрати перетворювач-підвищувач за схемою 1 (або 2 — простіша).
Фото: lastday.club

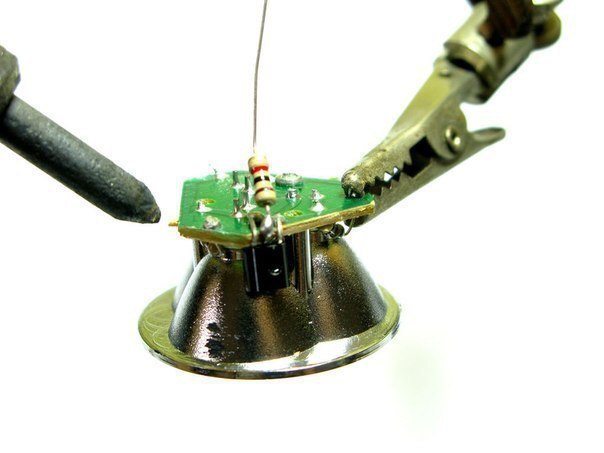

Після збору всіх деталей приклеїти світловідбивач зі світлодіодами та радіодеталями до ПВХ переходнику.
На зворотному боці 10 см ПВХ труби приклеїти кружечок з прозорого пластика — він буде показувати рівень води.
Заповнити ліхтарик водою.
